Cajas de conexiones modulares premium

Request A Quote
UltraBox

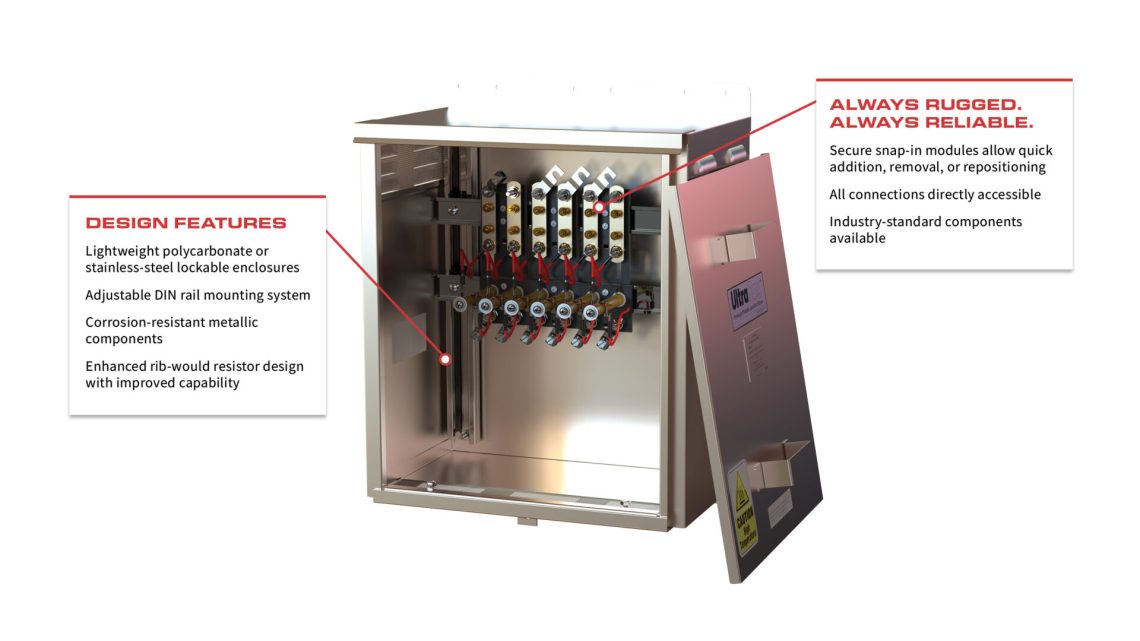

Las cajas de conexiones modulares UltraBox™ de Dairyland, patentadas y personalizables, ofrecen fácil acceso y la posibilidad de añadir, retirar o reubicar componentes en cualquier momento, a diferencia de los diseños existentes que utilizan derivadores (shunts) o resistencias fijas en un panel posterior. Con sistemas de montaje en riel DIN ajustables y módulos encajables que incorporan derivadores (shunts) y resistencias con estándares de la industria, los usuarios tienen control total sobre la configuración actual y la expansión futura de su producto.

Ya sea para configurar una caja de conexiones de ánodo, un enlace de interferencia, una caja de salida de rectificador, un divisor positivo/negativo o una caja de estación de prueba mejorada, Dairyland puede ensamblar y enviar rápidamente la configuración óptima, utilizando gabinetes estándar y módulos en inventario que contienen las derivaciones, resistencias y terminales más comunes.

Tech Specs

Testimonios de clientes

“We were able to quickly build the junction box from off-the-shelf stock parts. It’s a plug a play junction box!”

“The enclosure and components look great. It’s a clean installation with quality parts.”

“At the last minute, it was decided to add coupons and references at each crossing and that was easily completed. If this were a custom fabricated box, it would have delayed completion of the project by several weeks.”

“I like knowing that if additional equipment is needed in the future they can easily and cleanly be added on the DIN rail.”

Especificaciones técnicas

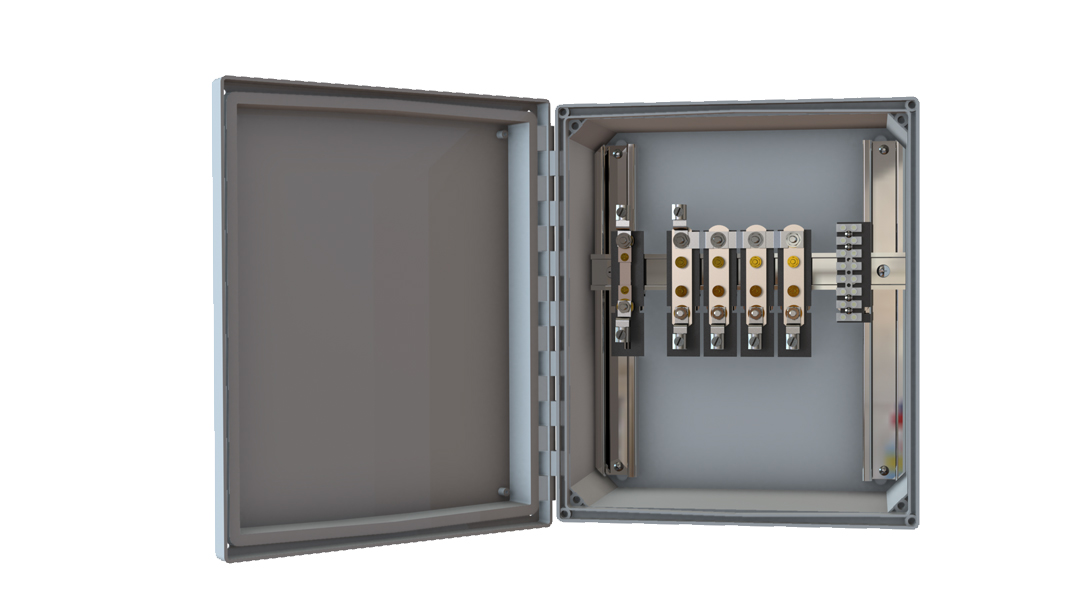

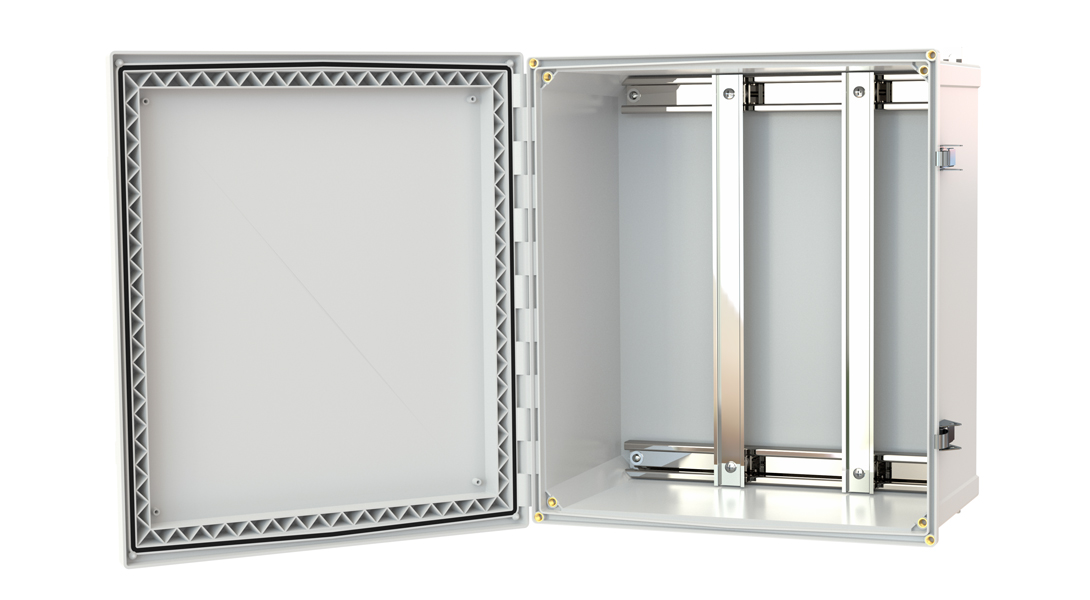

Gabinetes de policarbonato
14" x 12" x 7"
18" x 16" x 10"
24" x 24" x 10"
Max Long Term Operating Temp: -40°C…+80°C
Ingress Protection: NEMA 4X, IP66

Todos los gabinetes de policarbonato tienen tapas con bisagras, juntas de sellado, cerraduras y no cuentan con ventilación. El uso de resistencias no es aplicable: utilice gabinetes de acero inoxidable en su lugar. La entrada de los conductos se instala en campo por el usuario. El número y la orientación de los rieles se determinan según la aplicación, la cantidad de módulos y los requisitos de entrada de cables. Los planos completos están disponibles en la documentación técnica de UltraBox.

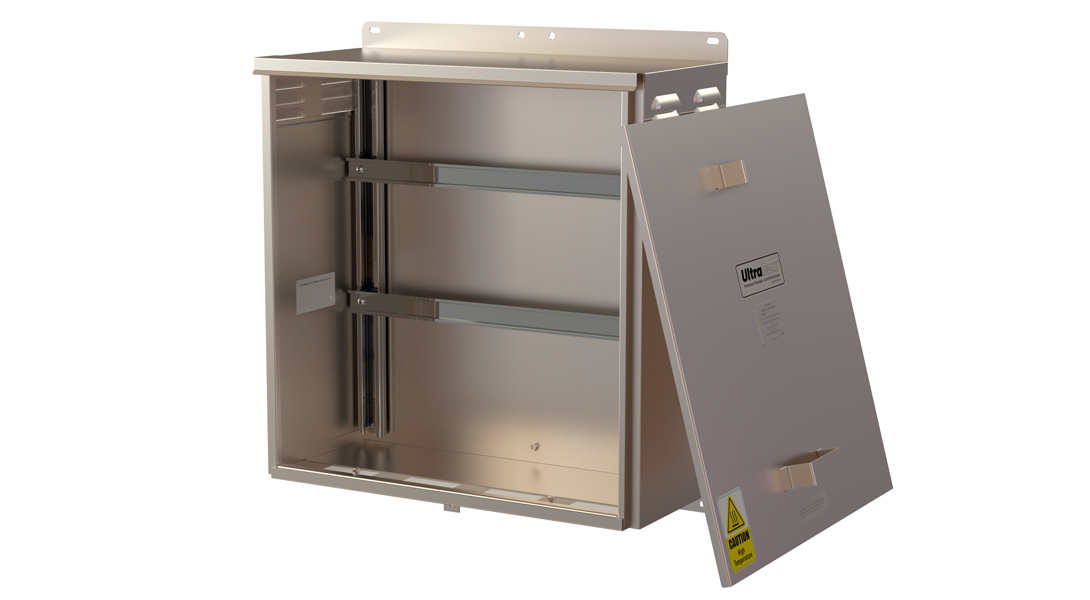

Gabinetes de acero inoxidable 304
18" x 16" x 10"
24" x 24" x 10"
Max Long Term Operating Temp -40°C…+120°C (+140°C without 8-position terminal module)
Ingress Protection: NEMA 3R

Todos los gabinetes de acero inoxidable tienen tapas desmontables con cerradura y son ventilados. Para uso con o sin resistencias: consulte los requisitos de disipación de potencia máxima en la documentación técnica. La entrada de los conductos se instala en campo por el usuario. El número y la orientación de los rieles son determinados por Dairyland según el tipo de aplicación, la cantidad de módulos y los requisitos de entrada de cables. Los planos completos están disponibles en la documentación técnica de UltraBox.

Módulos

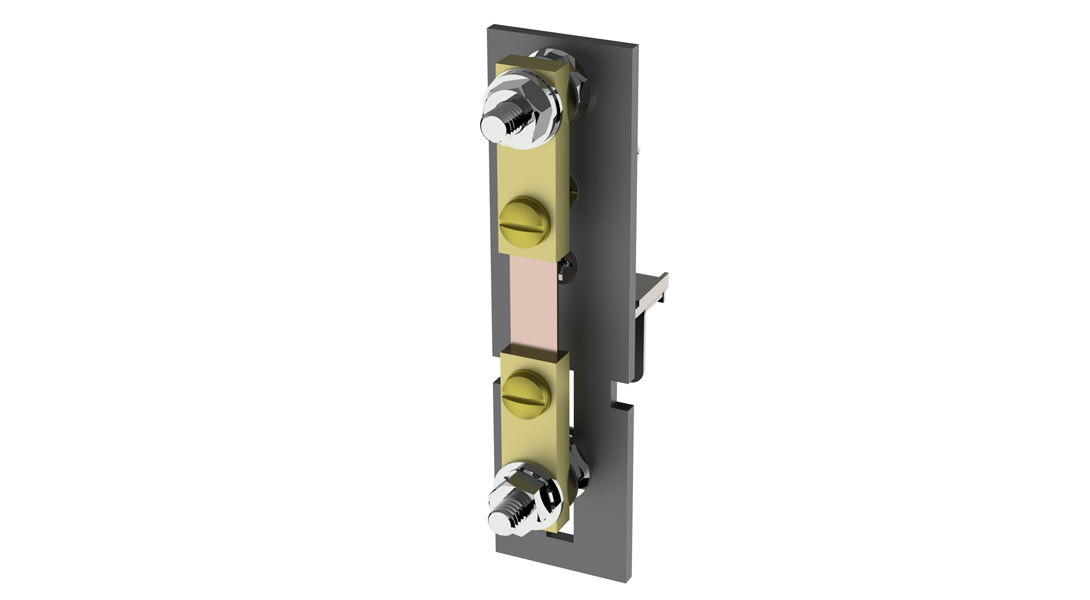

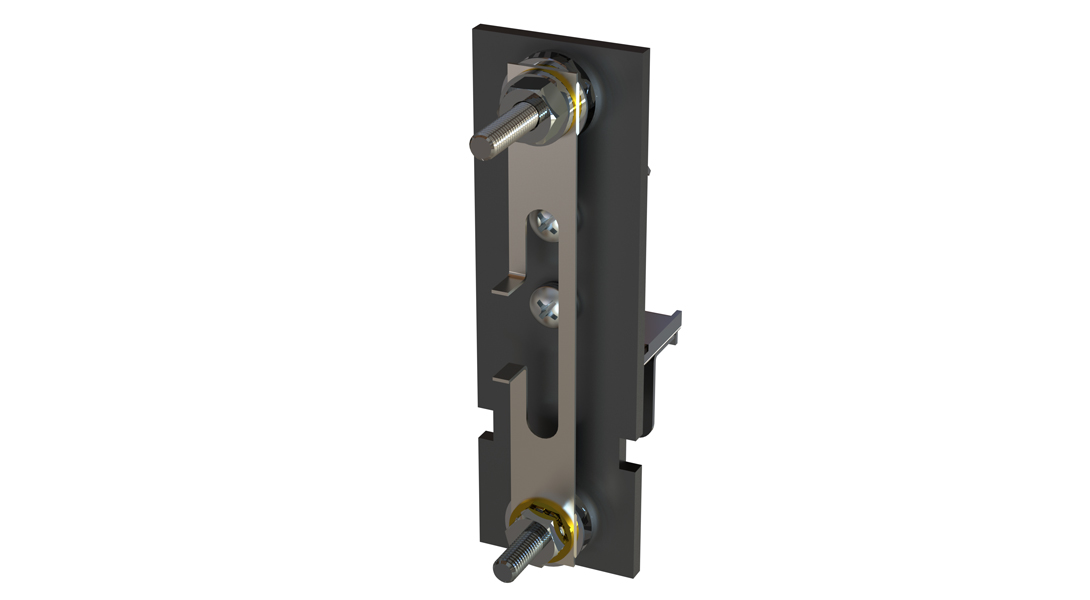

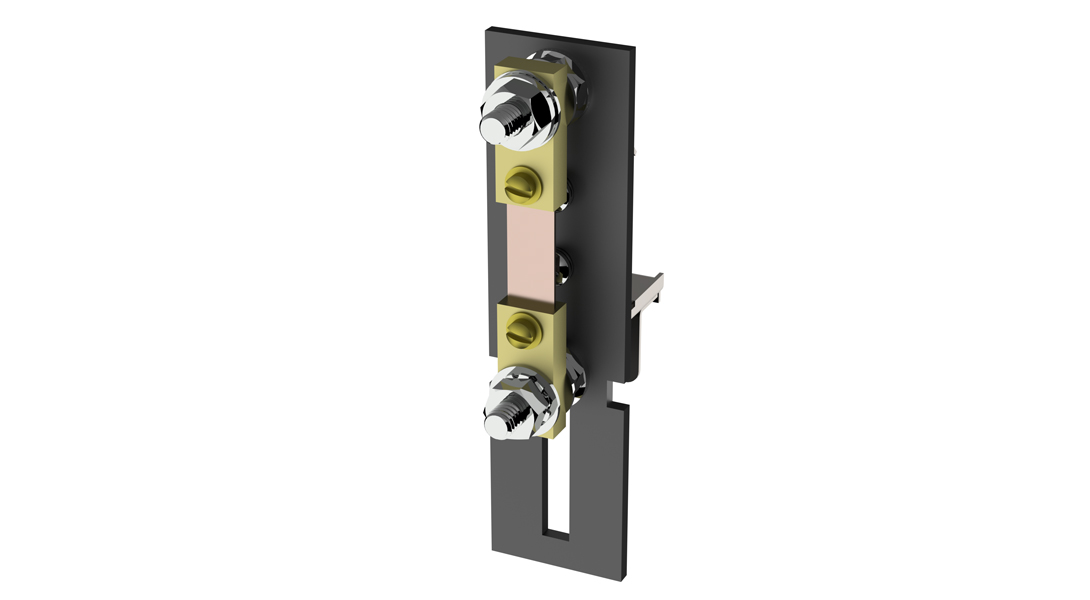

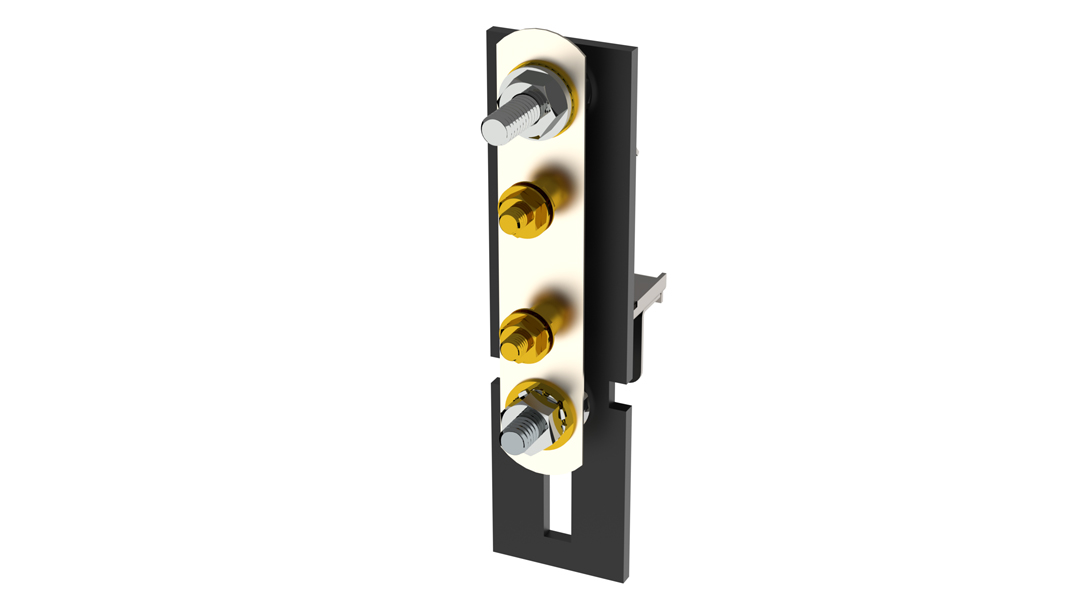

Single Shunt Modules - Available for SW, SS, SO, JB, RS types
Double Shunt Modules - Available for SW, SS, SO, JB, RS types

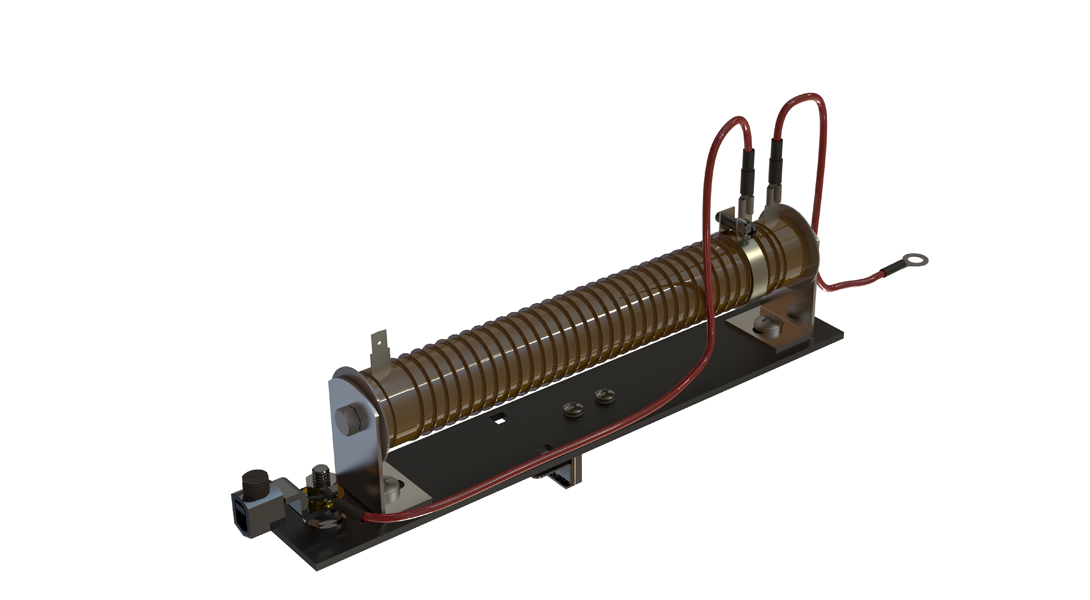

Single Resistor Modules – Available in 90W, 175W, 220W and 300W

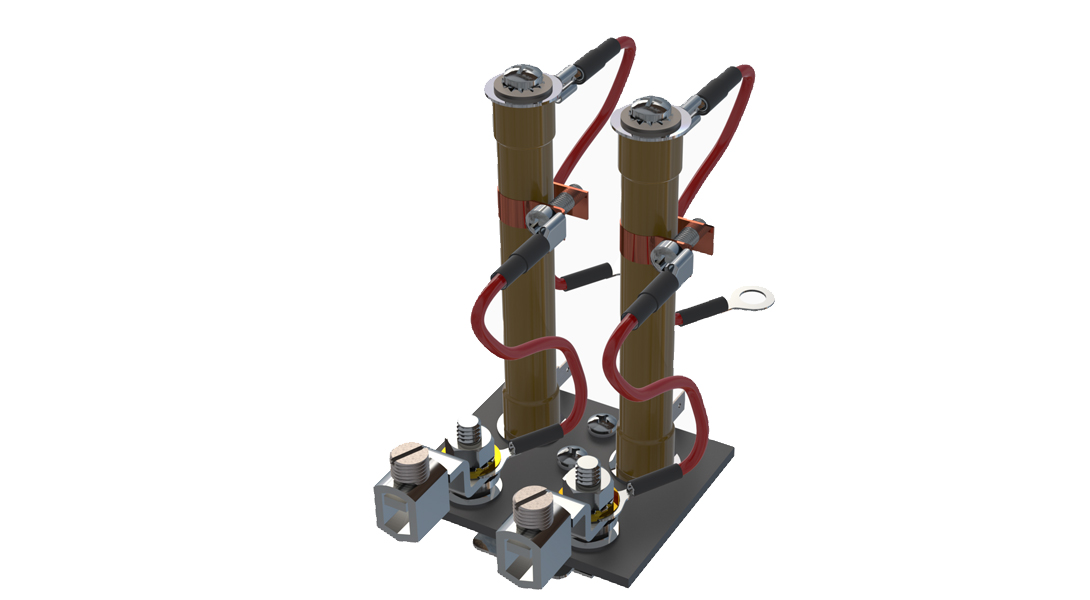

Double Resistor Modules – Available in 90W
Terminal Modules - Available in standard 4 position and 8 position terminal modules

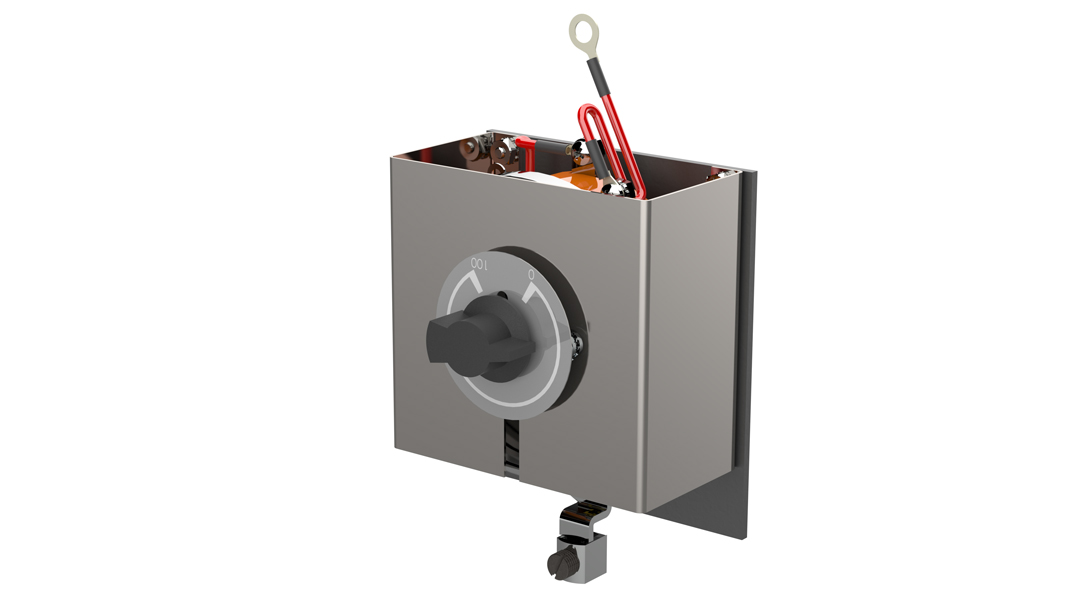

La construcción típica de una caja utiliza principalmente módulos de derivación doble y módulos de resistencia doble para mayor eficiencia. Componentes adicionales y módulos reóstatos están disponibles bajo pedido. Consulte la documentación técnica de UltraBox para obtener todos los detalles.
